per la serie non si finisce mai di imparare ...

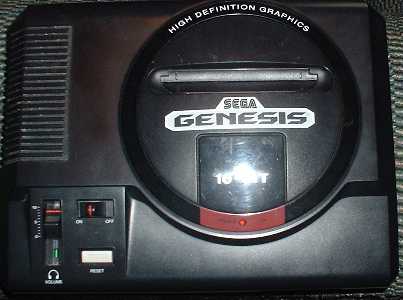

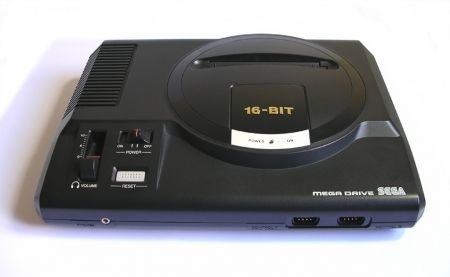

sistemando il problema di un cavo RGB per un mega drive ho scoperto che le ultime macchine ( di norma quelle con su scritto " HIGH DEFINITION GRAPHICS -STEREO SOUND " ) MD 1 ( ma devo verificare bene questo ) e quasi tutte le MD2 hanno il scudetto problema
SE si usa il cavo RGB costruito in casa si avrà un rumore ASSURDO di sotto fondo nella televisione
questo NON è colpa del cavo ma ben si del MD stesso
io ho fatto diversi test tra i quali rifare completamente il cavo e quello di NON collegare l'audio e prelevarlo dalla presa cuffie o di usare le cuffie per sentire il suono ( auricolari)
in tutti i casi ho sempre un rumore di fondo
Analizzando il problema ( secondo il mio modesto parere ) e cercando una soluzione ho trovato che la MASSA di tutto il MD è unica
questo è un male perché la radiofrequenza rientra nel segnale video/audio e causa questi problemi
in buona sostanza sia la massa della sezione di alimentazione che quella audio che quella video che qualsiasi massa ci sia nel MD sono tutte la stessa massa
infatti si sente il rumore del trasformatore ....
ho tentato di creare due masse ma è impossibile .. è un discorso di cablaggio
ho pero' trovato in rete questo :
è un bel pasticcio ma se si guarda in fondo allo schema si legge che è solo per le macchine con Chip sonoro YAMAHA YM2612
e su le due macchine che ho ho appunto questo chip
creando un circuito come quello in figura è possibile avere un suono finalmente PULITO e non avere più quel fastidioso rumore di sotto fondo
devo costruirne uno di questi circuitini ... se trovo il tempo di farlo
ogni modo a questo punto NON tutti i MD1 vanno con il cavo RGB artigianale
sistemando il problema di un cavo RGB per un mega drive ho scoperto che le ultime macchine ( di norma quelle con su scritto " HIGH DEFINITION GRAPHICS -STEREO SOUND " ) MD 1 ( ma devo verificare bene questo ) e quasi tutte le MD2 hanno il scudetto problema
SE si usa il cavo RGB costruito in casa si avrà un rumore ASSURDO di sotto fondo nella televisione
questo NON è colpa del cavo ma ben si del MD stesso
io ho fatto diversi test tra i quali rifare completamente il cavo e quello di NON collegare l'audio e prelevarlo dalla presa cuffie o di usare le cuffie per sentire il suono ( auricolari)
in tutti i casi ho sempre un rumore di fondo
Analizzando il problema ( secondo il mio modesto parere ) e cercando una soluzione ho trovato che la MASSA di tutto il MD è unica
questo è un male perché la radiofrequenza rientra nel segnale video/audio e causa questi problemi
in buona sostanza sia la massa della sezione di alimentazione che quella audio che quella video che qualsiasi massa ci sia nel MD sono tutte la stessa massa
infatti si sente il rumore del trasformatore ....
ho tentato di creare due masse ma è impossibile .. è un discorso di cablaggio
ho pero' trovato in rete questo :
è un bel pasticcio ma se si guarda in fondo allo schema si legge che è solo per le macchine con Chip sonoro YAMAHA YM2612
e su le due macchine che ho ho appunto questo chip
creando un circuito come quello in figura è possibile avere un suono finalmente PULITO e non avere più quel fastidioso rumore di sotto fondo
devo costruirne uno di questi circuitini ... se trovo il tempo di farlo
ogni modo a questo punto NON tutti i MD1 vanno con il cavo RGB artigianale
